BEDIENUNGSANLEITUNG 5FAC-495 INNF ASPES

1. INFORMATIONÜBER SICHERHEIT UND ALLGEMEINE HINWEISE. 2
2. BESCHREIBUNG DES KÜHLSCHRANKS. 3
3. INSTALLATION 4
4. BETRIEB UND BENUTZUNG DES KÜHLSCHRANKS...... 6
5. REINIGUNG UND WARTUNG. 10
6. NORMALE GERÄUSCHE IM GERÄT. 11
   7.PROBLEMLösUNG. 12
7. ANRUF BEIM KUNDENDIENST. 14
8. SPEZIFIKATIONEN. 14

Lesen Sie diese Anleitungen vor Benutzung des Geräts aufmerksam durch. HebEN Sie das Handbuch für zukünftige Verwendungen auf.

1. INFORMATIONÜBER SICHERHEIT UND ALLGEMEINE HINWEISE

RECYCLING:

ALTES GERÄT:

Zur Vermeidung von Umweltschäden und Materialaufbereitung städtischen Abholdienst anrufen.
Darauf achten, dass der Kühlkreis nicht beschädigt wird; er kann umweltschädliche Stoffe enthalten.
Machen Sie den Kühlschrank unbrauchbar:

1. Kabel abschneiden.
2. Türen ausbauen und Ablagen in ihrer Stellung belassen um zu vermeiden, dass Kinder in den Kühlschrank eindringen können.

VERPACKUNG:

Die Verpackungsmaterialien können insgesamt aufbereitet werden (Pappe, Luftblasendecke aus PE, EPS...).
HINWEIS: Verpackungsmaterialien für Kinder unzugänglich aufbewahren, da sie gefählich sein konnen.
Bei Beseitigung dieser Materialien sind die örtlichen Bestimmungen über Abfallbehandlung zu beachten.

MERKMALE DES GERÄTS:

Es handelt es sich um eine Kuhl-/Gefrier kombination mit 4 - Stern - Gefrierabteil (****), in dem Sie Nahrungsmittel einfrierten können.
Je nach Modell arbeitet die Kombination einwandfrei in folgenden Temperaturbereichen:

Modell No-Frost

10^ C - 43^ C

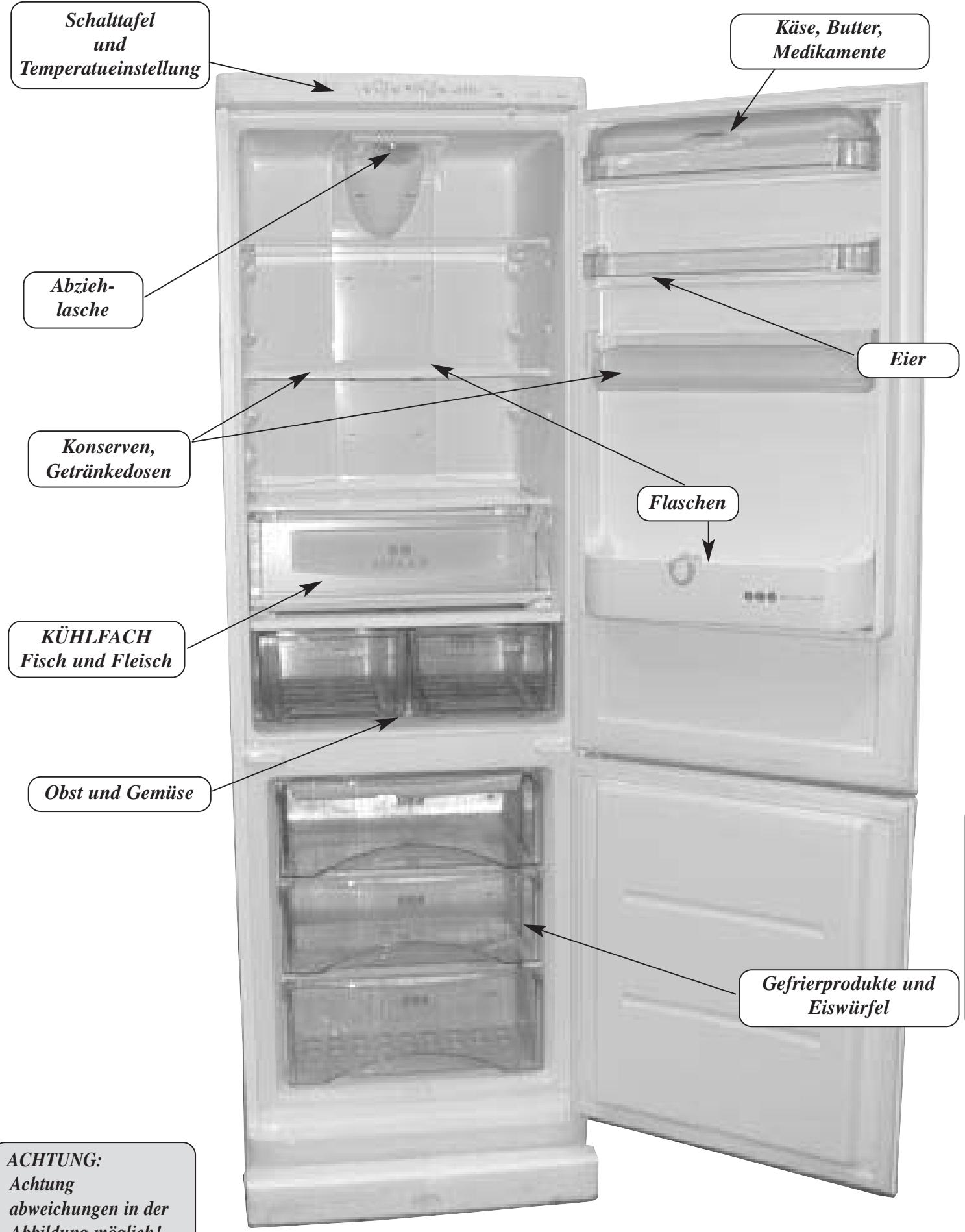

2. BESCHREIBUNG

SICHERHEIT:

Das von Ihnen gewähte Modell enthalt das Kuhlmittel R600a.
Bitte beachten Sie:
Dieser Kühlschrank ist nicht umweltschädlich.
Er ist entflammbar, weshalb Sie sicherstellen müssen, dass sich der Kuhlkreis in einwandfreiem Zustand befindet. Bei Beschädigung wenden Sie sichitte vor Anschluss an den Handler.
Dieser Kühlschrank damit nur mit Originalteilen vom Kundendienst repariert werden.

Im Kühlschrank keine Werkzeuge mit Flammen und keine Elektrogeräte verwenden.
Gestatten Sie nicht, dass Kinder mit dem Kühlschrank spielten.
Flüchtige, entflammbare oder explosionsfähige Flüssigkeiten)dürfen nicht im Kühlschrank aufbewahrt werden.

3. INSTALLATION

AUFSTELLUNGSORT:

Kühlschrank entfernt von Wärmequellen (Küchenherde, Heizkörper usw.) aufstellen und gegen Sonneneinstrahlung schützen, um einen erhöhten Stromverbrauch zu vermeiden.
Darauf achten, dass der Raum hinter dem Kühlschrank beluftet ist. Raum zwischen Sockel und Boden nicht verdecken. Keine Gegenstände auf den Kühlschrank legen.
Kühlschrank nicht im Freien aufstellen und gegen Regen schützten.

Um einen besseren energetischen Wirkungsgrad zu erzielen, ist ein Abstand von 20~mm zwischen Boden und Rückwand zu halten.
Unter bestimmten Umständen in Bezug auf relative Luftfeuchtigkeit und Umgebungstemperatur kann es zu Kondensation im Innen- und Außenbereich des Kühlschranks kommt.

Zur Vermeidung von Schwingungen und Gerauschen ist darauf zu achten, dass der Kühlschrank ausgerichtet auf ebenem Boden liegt.

ELEKTRISCHER ANSCHLUSS:

Stecker: 220-240V mit Erdanschluss.
Keine Adapter oder Verlängerungsschnuren benutzen.
Das Kabelarf nicht den Motor berühren.
Kabel nicht unter dem Kühlschrank einklommen.

ERFORDERLICHE WERKZEUGE:

Kreuzschlitzschraubenzieher und Schraubenzieher TORX.

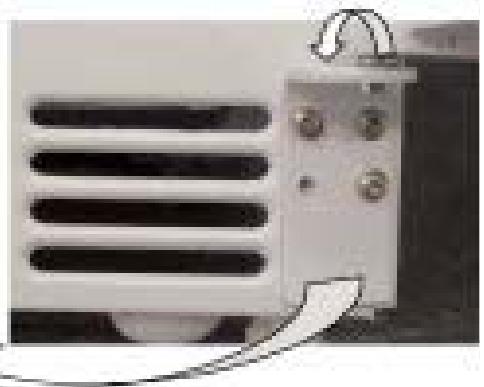

VORGEHENSWEISE:

1. Netzsteckerziehen und Innentürablagen entleeren.
2. Sockel und Schrauben losen und das unter Scharnier abnehmer.
3. Nehmen Sie die Tur des Gefrierchranks ab.
4. Schraubenabdeckung des mittleren Scharniers abnehmer und die beiden Schrauben lose.
5. Nehmen Sie die Tur des Kühlschranks ab.
6. Losen Sie mit Hilfe eines Kreuzschlitzschraubendrehers die Schrauben des unteren Scharniers des Geräts.
7. Bringen Sie andere Scharnierachse auf der anderen Seite an.
8. Seitengriffe, soweit vorhanden, auf der anderen Seite anbringen.
9. Turen in umgekehrer Reihenfolge wieder anbringen.

Schließen Sie das Gerät an das Stromnetz an und vergewissern Sie sich, dass die Gummileisten beim Schlieben der Turd nicht schreiben.

VOR ANSCHLUSS DES KÜHLSCHRANKS:

Innenabteil mit lauwarmem Wasser und Bikarbonat reinigen. Spüssen und vorsichtig abtrocknen.
Kühlschrank erst nach 2 Stunden einschalten, damit sich die Schmiermittel des Motors setzen.
Wurde der Kühlschrank abgeschaltet und nach längerer Zeit wieder eingeschaltet, 4 Stunden warten ehe die Nahrungsmittel eingelagert werden.

4. BETRIEB UND BENUTZUNG DES GERÄTS

TEMPERATUREINSTELLUNG:

Temperatur von ca. 4^ und für das Gefrierabteil eine Temperatur von ca. -19^ empfohlen.
Fur die Temperatureinstellung die Temperaturwahlschalter oder Tasten benutzen. Die Zahlenwerte sind in ^ C angegeben.

HINWEIS: Die Innentemperatur des Kühlschranks ist abhängig von:

Der Umgebungstemperatur.
Dem Aufstellungsord des Geräts.
Der Häufigkeit, mit welcher die Turen geöffnet werden.

"Temperaturwahl" Durch Drehen des Schalters werden die Temperaturen des Kuhl- und Gefrierabteils in ^ C gewählt.

"Anschluß Gefrierabteil und Kühlabteil" Dient zum Ein- und Ausschalten des Kühl- oder Gefrierabteils. Bei den No-Frost-Modellen wird das Kühlabteil zusammen mit dem Gefrierabteil abgeschaltet. Betriebsanzeige über Lampe.

"SUPER COOLING" Bei Betätigung dieser Funktion stellt sich im Kühlabteil automatisch 6 Stunden lang die tiefste Temperatur ein. Sie schaltet automatisch ab, kann aber auch vor Ablauf der 6 Stunden von Hand unterbrochen werden.

"SUPER FREEZING" Bei Betätigung dieser Funktion stellt sich im Gefrierabteil automatisch die tiefste Temperatur ein. Das erleichtert das Einfrierten. Es wird empfohlen, diese 24 Stunden vor dem Einfullen grösserer Mengeneinzushalten. Die Funktion schaltet automatisch ab, kann aber auch von Hand unterbrochen werden.

"Alarm" Leuchtanzeige und akustischer Alarm sobald das Kälteniveau im Gefrierabteil übermäßig absinkt. Der akustische Alarm kann durch Drücken der Funktion SUPER FREEZING abgeschaltet werden.

"Kälteniveau" Die Zahl der leuchtenden Lampen gibt das Kälteniveau im Gefrierabteil an. Je mehr Lampen leuchten,esto kälter.

"Urlaubsanschluß" These Funktion findet dann Anwendung, wenn das Gefrierabteil normal arbeiten und das Kühlabteil während eines längeren Zeitraums nicht benutzt werden soll. Beispielsweise im Urlaub. Hierzu muß das Kühlabteil vollständig entleert und gründlich gereinigt werden. Die Tur muß geschlossen gehalten werden. Anschließend wird diese Funktion eingeschaltet, wodurch das Kühlabteil konstant auf einer bestimmten Temperatur gehalten wird, so daß sich kein Geruch bilden kann. Sobald Sie aus dem Urlaub zurückkommen, wird diese Funktion wieder ausgeschaltet und der Kühlschrank kühlt wieder gemäß der jeweils ausgewählten Einstellung.

KÜHLABTEIL

Nahrungsmittel mit Abstand lagern, damit Luft zwischen denselben stromen kann.
Tur nur soweit notwendig geöffnet setzen.
Keine warmen Nahrungsmittel in den Kühlschrank legen.
Die Lüftungsgitter nicht verdecken.
Um zu vermeiden, daß die im Gerät befindlichen Lebensmittel austrocknen, wird empfohlen, diese in einem hermetisch schliebenden Gefäß oder in Aluminiumpapier oder Plastikfolie aufzub

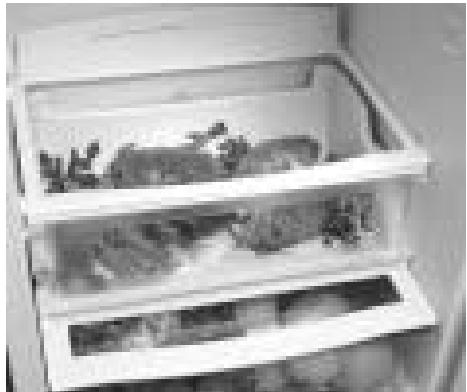

MULTIFRESH-SYSTEM

Ihr Kühlschrank verfügt über ein Multifresh-Abteil:

Ideale Konservierung frischer Nahrungsmittel wie Fleisch, Fisch und Gemüse. Diese können längerere Zeit ohne Einfrieren aufbewahrt werden.
In diesen Abteil herschen die kaltesten Temperaturen des Kühlabteils; ausserdem wird es durch das häufige Öffnen der Tür weniger beeinträcht.
Zum Aufbewahren von Fisch und Fleisch sollen eine mittlere Temperatur gewählt werden.
Ist mehr Platz im Kühlabteil gewünscht, obere Ablage und Deckel herausnehmer und Nahrungsmittel direkt in der Mulde lagern. Das Abteil verliert dadurch die zuvor beschriebenen Eigenschaften.

DOUBLE FRESH-SYSTEM

Ihr Kühlschrank is mit einem System ausgerüstet, bei dem die obere Schale, die die Obst- und Gemüschublade abdeckt, über einen Membranfilter verfügt, der einen hohen Feuchtigkeitsgehalt in der Schublade gewährleistet. Der so erreichte Feuchtigkeitsgehalt verhindert auf geradezu ideale Weise das Austrocknen von Gemüse, so daß Festigkeit, Geschmack, sowie die nahrhaften Eigenschaften bewahrt werden.

Die gemeinschaftliche Menge an Nahrungsmitteln darf nicht über darauf dem Typenschild angegebenen Gefrierleistung liegen.
Nur Nahrungsmittel in einwandfreiem Zustand einfrierten.
Das Haltbarkeitsdatum beachten.
Nahrungsmittel in Alufolie oder Transparentfolie einwickeln, damit sie nicht austrocknen.
Einzufrierende Produkte nicht mit anderen in Berührung bringen, die schon eingefroren sind.
Ein aufgetautes Nahrungsmittel nicht ein zweites Mal einfrierten.
Portionen für den tätiglichen Bedarf einfrierten.
Keine Getränke, die Kohlesäure enthalten, und keine Glasflaschen mit Flüssigkeiten ins Gefrierabteil legen, dessie konnen zerspringen.
Kein zu kaltes Speiseeis und keine zu kalten Nahrungsmittel verziehren, sie können Verbrennungen im Mund verursachen.
Etiketten aufkleben, aus denen sich der Inhalt und das Einfrierdatum ergeben.
Um über das grösste Nutzvolumen zu verfügen wird empfohlen, die Ablage für die Eiswürfelschalen herauszunehmen.
Um die Energieeffizienz des Gerats zu fordern, ist es ratsam, dass Eiswurfelschalen und Eiswurfelbehälter auf der Ablage des oberen Korbes immer voll sind.

EISWÜRFLPRODUktion:

Die im Gefrierabteil befindlichen Schalen zu drei Vierteln mit Wasser fullen.
Schalen in das Gefrierabteil stellen.
Sobald das Wasser gefroren ist, Schalen durch leichtes Verdrehen derselben entleeren und Eiswürfel im Behälter aufbewahren.

ABTAUEN

KÜHLABTEIL:

Das Abtausystem des Kühlabteils Funktioniert automatisch und bedarf davon keiner Massnahme durch den Benutzer.

GEFRIERABTEIL:

Bei den No-Frost- Kühlschränken wird so die Bildung einer Eisschicht verhindert, wodurch die entsprechenden Vorgänge zur Eisbeseitigung entfallen.

AUFTAUEN VON NAHRUNGSMITTELN

Nicht alle Nahrungsmitteln werden in gleicher Weise aufgetaut

Haben Sie Gefrierprodukte gekauft, Anweisungen auf der Verpackung beachten.
Gemüse muss unmittelbar gekocht werden.
Fertige Speisen bzw. Halbprodukte können unmittelbar zubereitet werden.
Fisch und Fleisch müssen über mehrere Stunden langsam im Kühlabteil auftauen. Besitzen Sie ein Mikrowellengerät, kann dieser Prozess beschleunigt werden.

5. REINIGUNG UND WARTUNG

REINIGUNG:

Vor Beginn der Reinigung, Kühlabteil mit Hilfe der Tasten abschalten.
Innenraum mit Wasser und Bikarbonat und einem Schwamm oder Tuch reinigen. Damit wird eine Geruchbildung verhindert.

Keine Dampfreinigungsgerate, Lösungsmittel oder Scheuermittel benutzen, dasie den Innenraum des Geräts beschädigen konnten. Die Zubehörteile auch nicht in der Geschirrspulmaschine spulen.
Es wird empfohlen, das rückseite Gitter einmal im Jahr mit dem Staubsauger zu reinigen. Wenn es schmutzig ist, nimmt die Leistungsfähigkeit des Geräts ab und der Stromverbrauch zu.

LAMPENWECHSEL

Lichtschalter ausschalten.
Deckel durch Drücken auf die innere Lasche abnehmer.
Lampe ausdrehen und durch eine neue der selbst Art, mit Gewinde E14, 220-240V und hochstens 15~W , ersetzen.

Soweit möglich, Tiuren nicht offen.
Ist die Stromversorgung wieder hergestellt, prüfen ob die Nahrungsmittel aufgetaut sind oder nicht.
Aufgetaute Nahrungsmittel(sofort aufbrauchen und keinesfalls erneut einfrierten.

WAS IST ZU TUN, WENN DAS GERÄT LÄNGERE ZEIT NICT BENUTZT WERDEN SOLL:

Kühlschrank entleeren.
Gerät abschalten und wie beschreiben reinigen. Licht durch Betätigung des Schalters abschalten.
Turen offen setzen, damit keine Geruchsbildung entstehen.
▶ Urlaubsfungtion: Wollen Sie das Gerät langere Zeit nicht benutzen, jedoch eingeflorene Nahrungsmittel im Gefrierabteil aufbewahren, kann das Kühlabteil abgeschaltet und die Tur desselben geschlossen werden. So ist der Stromverbrauch sehr gering, und es kommt zu keiner Geruchbildung.

6. NORMALE GERAUSCHE IM GERÄT

Das Kühlgas kann im Kühlkreis Brodelgeräusche hervorrufen.
Der Kompressor kann Summ- und/oder leichte Schlaggeräusche verursachen, speziell beim Anspringen.
Knackgeräutsche infolge von Dehnungen oder Schrumpfungen der eingesetzten Materialien sind normal.

Das Isoliermaterial verstärkt die Gerauschpegel.
- Das Gerät ist mit einem Lüfter ausgerüstet, der bei Betrieb ein leichtes Summen ertönen laßt, was auf die im Geräteinneren zirkulierende Luft zurückzuführen ist.
Bei No-Frost-Modellen horen Sie im Gefrierabteil den Ventilator, der anspringt, um zu kühlen und die Eisschicht zu entfernen.

7. PROBLEMLOSUNG

PROBLEM	URSACHE	LösUNG
Kühlschrank faktioniert nicht.	• Stecker nicht angeschlossen. • Keine Stromversorgung des Steckers, da Sicherung durchgebrannt oder der automatische Strombegrenzer angesprungen ist. • Anschlusslicher nicht betätig.	• Schalter ein stecken. • Sicherung wechseln oder FI-Schutzschalter wieder einschalten. • Schalter betätig.
Kühlschrank schwingt.	• Kühlschrank schlecht nivelliert.	• Mit Nivellierfüssen austrichten.
Kuhl- und Gefrierabteil kühlen nicht genug.	• Temperaturwahlschalter befindet sich in warmer Stellung. • Turwuurse schlechter geschlossen oder Turhäufig geöffnet. • Raum zwischen Sockel und Boden oder Deckes des Kühlschranks verdeckt. • Kühlschrank ist direkt der Sonneneinstrahlung oderigen Wärmequellen ausgesetzt. • Nahrungsmittel in grossen Mengen in den Kühlschrank gelegt. • Bei den No-Frost-Kühlschranken befindet sich ein Hindernis vor den Lüftungsgittern.	• Temperaturwahlschalter sofort in eine kältere Stellung drehen. • Achten Sie darauf, dass die Tur nicht zu lunge offen bleibt. • Dessen Bereich wie in this dem Handbuch unter "Installation" beschrieben frei 参数en. • Standort des Kühlschranks ändern und Gerät gegen diese Wärmequellen schützen. • Im Kapitel "Betrieb und Benutzung des Geräts" nachschlagen. • Die Luftauslöse der Lüftungsgitter sind von Hindernissen zu befreien.
Motor lauft ständig.	• Die Türen sind nicht richtig geschlossen. • Die Türen werden:häufig geöffnet. • Nahrungsmittel wurden vor kurzer Zeit ins Gerät gelegt. • Temperaturwahl in hoher Stellung.	• Turrichtig schliessen. • Tur nicht so:häufig aufmachen. • Warten, bis sich das Gerät normalisiert. • Temperaturwahlschalter einzeln in kältere Stellung drehen.
Tür schliesst nicht.	·Das Gerät ist nicht richtig nivelliert. ·Türen wurden hefty zugeschlagen. ·Ein Produkt im Innern wirkt als Anschlag.	·Gerät richtig nivellieren. ·Türen immer vorsichtig schliessen. ·Produkt an einer geeigneten Stelle ablegen.
Viel Eis an der Vorderseite der Schubladen im Gefrierabteil.	·Tür steht offen. ·Tür ist:häufig geöffnet worden.	·Prüfen, ob Produkte das Schliessen der Tür verhindern. ·Darauf achten, dass die Tür nicht zu lange offen stehen.
Geruch im Innern des Kühlschranks	·Manche Nahrungsmittel erzeugen Geruch im Kühlschrank.	·Nahrungsmittel gut einwickeln oder abdecken, bei Modellen, die über diese Funktion verfügen, Hygienizer austauschen.
Nahrungsmittel werden trocken.	·Nahrungsmittel sind nicht richtig eingewickelt.	·Nahrungsmittel richtig einwickeln oder abdecken.
Lampe des Kühlschranks leuchtet nicht.	·Die Lampe sitzt locker. ·Lampe durchgebrannt. ·Stecker nicht am Netz angeschlossen. ·Keine Stromversorgung des Steckers, da Sicherung durchgebrannt oder der FI-Schutzschalter ausgelöst. ·Lichtschanter ist ausgeschaltet.	·Richtig eindreten. ·Lampe wie beschrieben auswechseln. ·Stecker anschliessen. ·Sicherung wechseln oder FI-Schutzschalter wieder einschalten. ·Schalter betätigten und roten Punkt sightbar halten.

8. ANRUF BEIM KUNDENDIENST

Lesen sie diese Anleitungen aufmerksam durch. Konnte das Problem nicht gelöst werden, rufen Sie den Kundendienst an.
Die Adresse und Telefonnummer der in Ihrer Höhe gelegenen Kundendienstelle entnemehmen Sieitte der mit dem Gerät mitgelieferten Lieste oder dem Telefonbuch Ihrer Stadt.

Zur Erleichterung der Arbeit, geben Sie dem Kundendienstitte folgende Daten an:

Modell des Geràts.
Referenz des Geràts.
Rechnungsdatum.
Beschreibung des Problems.
- Ihr Anschrift und Telefonnummer.

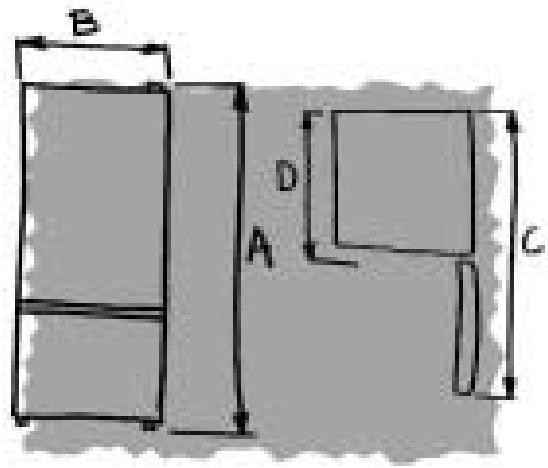

9. SPEZIFIKATIONEN

MASSE
Höhe (mm)	A	1850	2000
Breite (mm)	B	600	600
Mit der Tür geöffnet (mm)	C	1150	1150
Tiefe (mm)	D	610	610

DIE GERÄTE ERFÜllen DIE BESTIMMUNGEN DER EWG-RICHTLINIEN 73/23, 93/68, 89/336, 92/75, 96/57, 94/2, 86/594, 2002/72.
